Keterangan :
1. Kabel HDD LED dipasangkan pada pin no 1 dan 3
2. Kabel Power LED dipasangkan pada pin no 2 dan 4
3. Kabel Reset SW dipasangkan pada pin no 5 dan 7
4. Kabel Power SW dipasangkan pada pin no 6 dan 8
Pin no 9 dibiarkan kosong

Cara Setting Ip Statik Pada Router

langkah awal adalah sambung kabel lan dari pc ke router pasang di ether 2

1.Interface , ether 2 kita ubah menjadi 2.lokal , dan ether 3 kita ubah menjadi 3.internet

lalu hubungkan kabel lan dari hub ke router

2.setting Ip , Addreses , + , 192.168.30.1/24 untuk 2.lokal , + , 10.10.10.26/24 untuk 3.internet

syarat untuk setting ip statik
1.ip yang bisa digunakan range ip dan jumlah ip addresnya
2.Gateway
3.Dns

Ip , Routes , Dst Addres 0.0.0.0/24 , uktuk Gateway 10.10.10.1

Ip , DNS , server 10.10.10.1

IP , firewall , NAT +

Ip , dhcp server , dhcp setup , lanjut sampai bertemu dengan 2.lokal

lalu selesai silahkan tes ping pada cmd




Untuk setinggan pada komputer nya silahkan buka

open network and sharing center
Lokal area network
properties
internet protocol version 4 <TCP/IPv4>

ip address : 192,168,30,156   bila 156 tidak bisa silahkan gunakan yang lain
subnetmask : 255.255.255.0
default gateway : 192.168.30.1

prefered DNS server ; 192.168.30.1


Admin menggunakan Router rb 951UI-2HND

itu saja cara untuk menyeting ip statik pada os router jika artikel ini kurang membantu akan admin post video untuk setting ip statik pada router

Lirik :
Jak ujung Danau Ranau
Teliu mit Way Kanan
Sampai pantai lawok jaoh
Pesisir khik Pepadun
Jadi sai dilom lamban
Lampung sai kaya-khaya
Kik khaam haga bukhasa
Hujau ni pemandangan
huma lada di pumatang
Api lagi cengkeh ni
Telambun beruntaian
Tanda ni kemakmukhan
Lampung sai…
Sang bumi ruwa jurai
Lampung sai…
Sang bumi ruwa jurai
####
Cangget bakha bulaku
Sembah jama saibatin
Sina gawi adat sikam
Manjau rik sebambangan
Tari khakot khik melinting
Cikhi ni ulun Lampung
Cangget bakha bulaku
Sembah jama saibatin
Sina gawi adat sikam
Manjau rik sebambangan
Tari khakot khik melinting
Cikhi ni ulun Lampung
Lampung sai…
Sang bumi ruwa jurai
Lampung sai…
Sang bumi ruwa jurai
Lampung sai…
Sang bumi ruwa jurai
Lampung sai…
Sang bumi ruwa jurai
#####

Cara Setting WiFi Access Point Di Routerboard MikroTik

Artikel ini menjelaskan bagaimana menjadikan Mikrotik Routerboard sebagai WiFi Access Point. Menggunakan WiFi Mikrotik Routerboard sangat fleksibel, powerfull, banyak fitur dan mudah di konfigurasi.

Dalam artikel ini menggunakan perangkat mikrotik routerboard dengan slot wireless (Mini-PCI) seperti RB411 atau RB433 dan pastinya Wireless Cardnya donk (R52Hn, XR2, etc) atau bisa juga yg WiFinya dah built-in kayak Router Wireless RB751U-2HND Router Wireless RB951-2n, dan Router Wireless RB951G-2HND.

Pengertian Dasar Wireless

Jaringan wireless adalah teknologi yang saling berhubungan ke komputer menggunakan frekuensi radio sebagai media transmisi.

6 Alasan Menggunakan WiFi Routerboard MikroTik

• Fleksibel.
• Powerfull.
• Mempunyai kemampuan untuk routing.
• Kemampuan untuk melakukan setting Virtual AP.
• Wide range voltage power input.
• Banyak Fitur.

Apa itu Access Point ?

• Sebuah perangkat yang memungkinkan perangkat komunikasi wireless untuk bisa terhubung ke jaringan wireless.
• Sebagai RF Signal Transmitter.
• Ada beberapa mode Access Point, AP Bridge ( Point To Multi Point ), Bridge ( Point to Point ).

Bagaimana Cara Setting WiFi Access Point Di Routerboard MikroTik ?

Saya anggap anda sudah mempunyai perangkat seperti yang saya sebutkan diatas.

Pertama, masuk ke routerboard mikrotik anda dengan winbox. Klik menu Wireless. Defaultnya Interfaces WLAN anda dalam posisi disable, kalo kita liat di winbox berwarna abu-abu. Jadi sebelumnya kita enable dulu. Klik interface wlan anda lalu klik tanda “√” untuk mengaktifkan interfaces wireless anda.


Untuk konfigurasi interface wireless kita, double klik di nama interfaces wireless Anda.


Isi beberapa option :

• Mode : ap-bridge (karena kita ingin menjadikan wireless mikrotik sebagai akses point)
• Band : 2.4Ghz-B/G (standarnya aja yang bisa didukung kebnyakan wireless client ex:laptop)
• Frequency : 2412 (pilih sesuai keinginan anda)
• SSID : somename (isi bebas,  SSID adalah identitas Access Point Anda, jika laptop scan wifi nama itu lah yang muncul di laptop client)
• Security Profile : default (jika ingin tanpa password,  Jika anda ingin memberikan password untuk akses point Anda, anda bisa setting pada option “Security Profile” dengan klik dropdown, tapi sebelumnya anda harus membuat profile baru dulu)

Cara Memberikan Password untuk WiFi AP Routerboard MikroTik

Anda tentunya tidak membebaskan wifi mikrotik Anda donk di akses sembarang orang, pada bagian ini Anda akan memberikan password WiFi Anda agar tidak di akses sembarang orang.

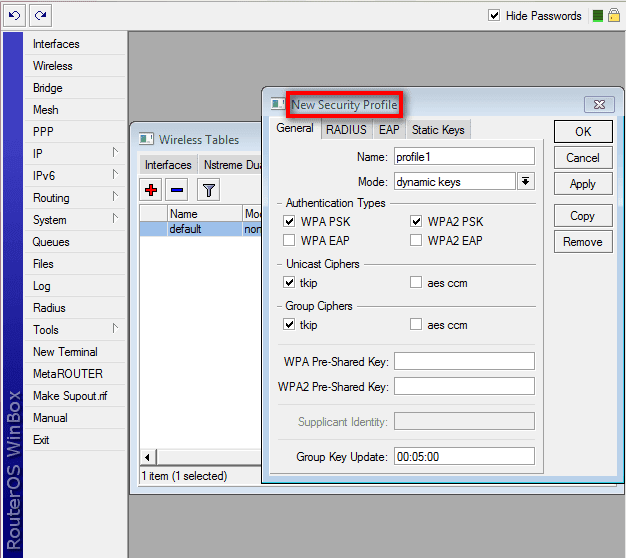

Tutup box setting wireless anda barusan jika sudah selesai. Masuk ke tab “Security Profile” trus klik add (tanda “+”) akan keluar box seperti gambar di bawah.


Isi beberapa option :

• Name : profile_baru (isi bebas, nama ini yang akan muncul pada pilihan option “Security Profile” pada wireless setting)
• Mode : dynamic keys
• Authentification Types : Centang “WPA-PSK sama WPA2-PSK”
• WPA Pre-Shared Key : isi dengan password yang anda inginkan.
• WPA2 Pre-Shared Key : isi dengan password yang anda inginkan.

Setelah di apply, jgn lupa pilih pada option “Security Profile” pada menu wireless interfaces dengan profile yang baru kita buat.

Cara Melihat User/Laptop/HP Yang Terhubung ke WiFi AP Routerboard Mikrotik

Anda bisa melihat komputer atau laptop yang terkoneksi dengan wireless akses point kita, klik tab “Registration”. Anda bisa melihat MAC Address masing-masing komputer yang terhubung. Seperti gambar di bawah.


Sejauh ini anda sudah membuat wifi akses point dengan Routerboard Mikrotik. Anda tinggal memberikan IP Address pada interfaces WLAN anda, dan membuat DHCP server juga pada interfaces WLAN anda.

Untuk membuat client agar terhubung dengan internet, konsepnya sama dengan konfigurasi ethernet/port seperti biasa. Bedanya cuma jenis intefacesnya.

 Sumber : http://www.modalsemangat.com/2015/10/cara-setting-wifi-routerboard-mikrotik.html
